產品名稱：

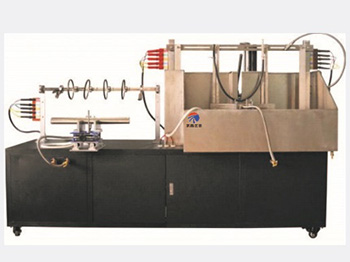

BG5203電線電纜耐火特性試驗機
添加日期：2014-05-16
- 適用范圍 ：
耐火特性燃燒試驗裝置適用于GB/T19216-2003《在火焰條件下，電纜或光纜線路的完整性試驗》標準和GB/T19216-12-2008《在火焰條件下，電纜或光纜線路的完整性試驗 第12部分 試驗裝置 火焰溫度不低于830℃的供火并施加沖擊》標準，用于耐火電纜或光纜、在火焰條件下，其耐火特性參數的獲得和判定。也適用于IEC60331—12：2002 IEC60331-23：1999標準。
對應標準：
GB/T19216.（11、21、23、25）-2003；GB/T19216.（12、31）-2008；IEC60331—23：1999；IEC60331—12：2002
主要技術指標：
◆ 燃燒架為柜式、耐火特性和耐火沖擊為一體式方便操作及其外觀美觀大方

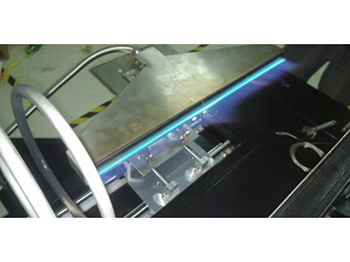

◆ 燃燒器：500毫米的帶型噴燈（含文丘里混合器），燃燒器孔3排交錯排列孔直徑：￠1.32中心距：￠3.2，燃燒器可上下、左右調節滿足與電纜水平和垂直距離的定位
◆ 耐火特性支架：由兩個金屬環支架，中間長度大約300MM，實驗支撐金屬圓環內徑為150MM，環截面直徑為10±2MM，樣品架一端安裝有一個夾具固定試樣，另一端方便熱量沿試縱向傳遞
◆ 耐火沖擊支架：沖擊試驗梯架由鋼材框架組成，為了適應不同尺寸電纜的試驗，試驗梯架上兩根位于中央的垂直鋼構件可以調節，試驗梯架長約1200mm和高約600mm，試驗梯架的總質量為（18±1）kg，四個橡皮襯套橡皮襯套的硬度為（50～60）肖氏A，沖擊棒直徑為（25±0.1）mm長為（600±5）mm低碳鋼圓組成，沖擊棒角度為60°
◆ 樣品施加電壓：AC100V~1000V 可調
◆ 試樣短路擊穿電流 2A
◆ 試樣維持電流10-260MA 可調
◆ 三相變壓器：380V，9KVA
◆ 試樣短路、斷路停止供火并切斷電壓，軟件并有故障提示
◆ 供火時間：0~999Min可調
◆ 用于矯正火焰用的二支Ф1.5mm熱電偶及相應的便攜式測溫儀
◆ 氣源的控制與調節：空氣流量為質量流量劑20~100L/Min可調，丙烷流量為質量流量劑2~10L/Min可調。
◆ 控制方式：由電腦軟件控制操作，監控試驗過程中的電流、電壓燃氣流量、試驗結果、曲線打印
規格
◆ 試驗支架尺寸：耐火特性1800mm(W)x700mm(D)x1300mm(H)耐火沖擊2430mm(W)x800mm(D)x1500mm(H)

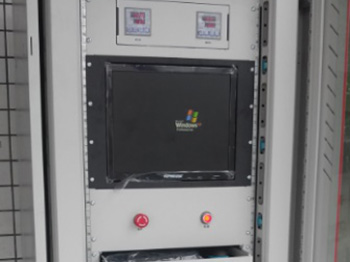

◆ 控制箱尺寸：800mm(w)x800mm(D)x1800(H)
◆ 試驗箱：3MX3MX3M(客戶選配)
◆ 氣源：丙烷、空氣（客戶自備）
◆ 耐火特性及耐火特性火沖擊一體式（客戶選配）
◆ 電源：三相五線 AC380V 50/60Hz 10A
